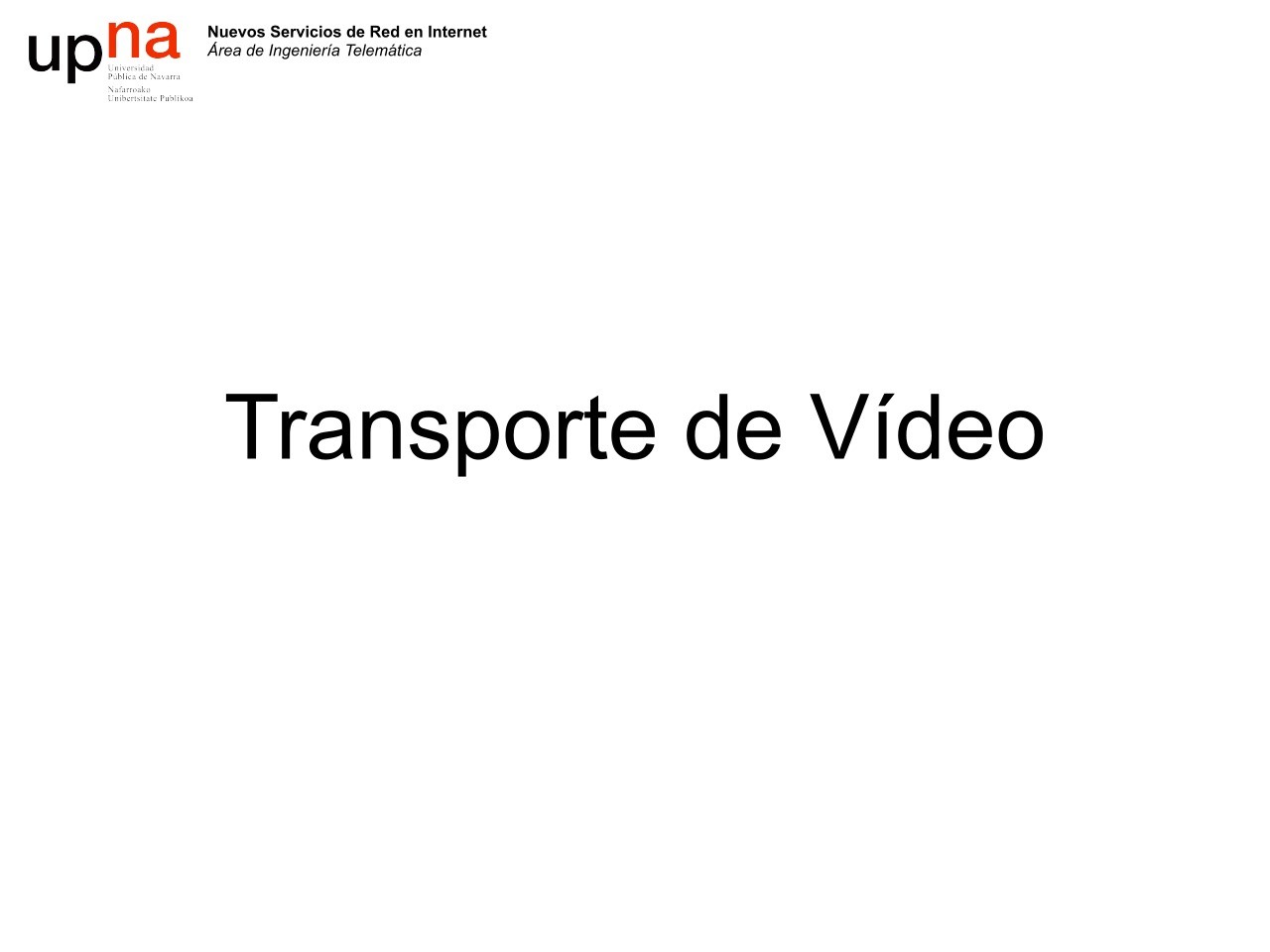

Transporte de Vídeo

Introducción

‣ Hasta hace poco...

- Red de datos basada en TCP/IP
- Red telefónica independiente
- Distribución de TV independiente

RTB

TV

Internet

‣ Todo sobre la red de datos

- De momento va convergiendo pero sobre todo la red de acceso

• TV por cable + internet + telefono
• ADSL + TV + telefono
• Pero hasta que punto estan transportando

la TV y el teléfono por sus propias redes

- Al usuario le llegue un solo cable a su casa

“Triple play”

‣ En clases anteriores como integrar el audio
‣ Hoy:video

Internet

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

2

Multimedia Networking Applications
C l a s e d e a p l i c a c i o n e s

Características principales:
‣ Sensibles al retardo
- end-to-end delay
- delay jitter

‣ Toleran pérdidas: si son
infrecuentes solo causan
pequeños glitches
‣ Requisitos diferentes de la

transferencia de datos (ficheros)

multimedia
“Streaming” de audio o vídeo
grabado

•

• Streaming de audio o vídeo en vivo
• Audio o vídeo interactivo

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

3

Jitter es la variabilidad de los retardos dentro del mismo flujo de paquetesServicios multimedia sobre la red de datos

AUDIO
‣ Telefonía sobre Internet
IP-telephony
- best-effort no es suficiente
- QoS y planear la red

apropiadamente

VIDEO (+AUDIO)
‣ Televisión sobre Internet
IPTV
- QoS
- Mucho más BW
- Pero...

Punto a multipunto
‣ Más allá de la TV
Video on demand
- Mismas dificultades
- Sin las ventajas del envío a

multipunto

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

4

Vídeo digital

‣ Dibujar una imagen detrás de otra da sensación de movimiento...

- ¿Cómo de rápido? Del orden de al menos 25 imágenes por segundo

(aunque luego el monitor refresque más rápido para evitar flicker)
‣ Cada fotograma (frame) es una imagen digital a transmitir

Su calidad depende de
- Resolución (pixels)
- Colores (cuantos bits para representar el color, RGB o luminancia/

crominancia)

‣ Cuantos frames por segundo vamos a transmitir?
‣ Ejemplo:

- Video analógico en PAL

625 lineas (576 visibles) aspecto 4:3 25 fps
Usamos 768x576 pixels, en cada pixel representamos 16 millones
de colores con 8:8:8 bits para RGB
Serían 1327kB cada frame o sea 265Mbps para enviar un solo
canal de TV
‣ Es muy importante usar técnicas de compresión en los formatos de

vídeo digital

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

5

Formatos

Moving Picture Experts Group de ISO/IEC
Formatos de video comprimido:
‣ MPEG-1

- Entornos libres de errores (CD-ROM, VCD)
- 1.2 Mbps el vídeo, 256 Kbps el audio
- Busca la mejor calidad dado un bitrate (tasa de lectura CD-ROM 1.416Mbps)
- Permite acceso aleatorio a un frame
- MPEG-1 part 3 define el audio 3 tipos, el tercero es MPEG-1 part3 layer3 : MP3
- Basado en los trabajos para el H.261 de ITU, imagen dividida en macrobloques

y DCT de los bloques

‣ MPEG-2

- Broadcast TV (DVB) y DVD
- 2-15 Mbps (vídeo+audio)
- Mantiene calidad constante
- MPEG-2 part 7 advanced audio codec AAC
- Basado en DCT pero con técnicas de compresion basadas en correlacion

temporal... diferente compresión segun el movimiento de la imagen

- Define encapsulado (transport stream TS) para enviar el video sobre la red

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

6

ITU-T H.26x

‣ ITU-T H.261 “Video codec for audiovisual services at px64 kbits”

- CIF (352x288), QCIF (176x144) (resoluciones de luminancia)
- El resultado es un bit stream
- Videoconferencia sobre ISDN

‣ ITU-T H.263 “Video coding for low bit rate communication”

- Basado en H.261
- sub-QCIF (128x96) , QCIF, CIF, 4CIF (704x576) and 16CIF (1408x1152)
- Videconferencia sobre POTS
- Basado en H.261 MPEG-1 y MPEG-2

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

7

ITU-T H.262

information: Video”

‣ “Information technology - Generic coding moving pictures and associated audio
‣ Vídeo como MPEG-2 Part 2
‣ Pensando en vídeo sobre ATM y HDTV
‣ Soporta scalable video encoding (ej: codificación espacial escalable mediante
‣ Tipos de frames:

varias capas que van refinando la imagen)

Intra Coded Pictures (I-Pictures): sin referencia a otras imágenes

-
- Predictive Coded Pictures (P-Pictures): emplea motion compensated prediction con la

anterior I- o P- Picture

- Bidirectional-predictive Coded Pictures (B-Pictures): relativas a anterior y posterior I- o

P- Picture

- La organización en secuencia es flexible en el estándar

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

8

H.264

‣ “Advanced video coding for generic audiovisual services”
‣ MPEG-4 Part 10
‣ Puede dar la misma calidad que codec de vídeo de MPEG-2 con la

mitad o un tercio del bitrate

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

9

GoP

• Group of Pictures
‣ Típicamente 1/2 sec cada GoP
‣ Orden

- De presentación

Ej.: IBBPBBPBBPBB ibbpbb…

- De codificación

Ej.: I bb PBBPBBPBB i BB pbb…

‣ Closed or Open GoP
‣ Broken GoP: falta el GoP anterior

Ejemplo de dependencia

bidireccional

I B B P

B B P

B B P

B B I

Predicción

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

Orden de presentación

10

GoP

‣ La cantidad de información a transmtir por cada frame es variable
‣ Las tramas I contienen más información
‣ Las tramas P y B más pequeñas (mayor compresión)
‣ Variabilidad de tamaño en escalas pequeñas por las tramas
‣ Variabilidad de tamaño en escalas mayores según el movimiento de la

escena

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

11

Tasa de bits para la red

‣ Constant Bit Rate

- Calidad y tasa de compresion

varian para conseguir una
tasa de datos constante

‣ Variable Bit Rate

- Bit rate y tasa de compresion
pueden variar para conseguir
un nivel de calidad constante

‣ Ejemplo: MPEG-1
‣ Ventajas
‣ Desventajas

- Recursos previsibles

- Se sacrifica la calidad cuando

hay cambios rápidos en la
imagen (escenas con
movimiento)

- Se podría haber comprimido

más cuando hay poco
movimiento

‣ Ejemplo: MPEG-2
‣ Ventajas

- Se mantiene la calidad
objetivo sin desperdiciar
recursos

- Multiplexación estadistica

‣ Desventajas

- Necesidades de recursos más

dificiles de preever

- Sistemas más complicados

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

12

Servicios de video

Download+play vs “Streaming”

Web browser

Media player

+

Web server

+

Ficheros

Audio/vídeo

•
•

Ficheros de audio o vídeo almacenados en servidor
Ficheros transferidos como objetos HTTP
1. Download+play

2.

• Recibidos completamente por el cliente
• Pasados al reproductor
• No hay “streaming”. Gran espera hasta empezar
“Streaming”
• Pasados al reproductor a medida que los recibe
• Calcula cuándo empezar dada la velocidad a la que recibe
•

“Streaming” pero recibe a la máxima velocidad (transferencia HTTP)

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

14

“Streaming” de multimedia en disco

‣ “Streaming”

datos

‣ Streaming

- El cliente comienza la reproducción antes de recibir todos los

- Es más bien un “play-as-you-get”
- Requisitos temporales para los datos aún por recibir

- La velocidad de transmisión es aproximadamente la de

consumir los datos

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

15

Download+play

Recibido

Tiempo de
transmisión

delay

2. envío

1. vídeo
grabado

delay

3. vídeo recibido,

reproducción

s
o
d
a
l
u
m
u
c
a

s
o
t
a
D

Comienza la
transmisión

En este instante el cliente
comienza la reproducción

tiempo

16

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

Play-as-you-get

Web browser

Meta-file

Meta-file

Audio/vídeo

Web server

+

Ficheros

• Ficheros de audio o vídeo
• El navegador obtiene un meta-file que describe cómo conseguir

la película
Le pasa ese meta-file al reproductor

•
• El reproductor contacta con el servidor y solicita el fichero
• El servidor se lo envía (HTTP)

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

17

Play-as-you-get

Web browser

Meta-file

Meta-file

Audio/vídeo

Web server

+

Ficheros

‣ Permite que se emplee un protocolo diferente de
HTTP
‣ Permite emplear UDP en vez de TCP

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

18

Play-as-you-get

Acumulando en buffer

Termina de recibir

delay

2. envío

1. vídeo
grabado

delay

3. vídeo recibiendo,

reproducción

s
o
d
a
l
u
m
u
c
a

s
o
t
a
D

En este instante el cliente
comienza la reproducción
mientras el servidor continúa
transmitiendo lo que falta

tiempo

19

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

“Streaming” de multimedia en disco:

Interactividad

‣ Funcionalidades de VCR (vídeo):
- Pausa, rebobinar, avance rápido, etc.
- Retardo de comienzo 10 segs OK
- Retardo ante un comando 1-2 seg OK
- Protocolos para estos comandos (RTSP)

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

20

Streaming

s
o
d
a
l
u
m
u
c
a

s
o
t
a
D

2. envío

Acumulando en buffer

Envío a la velocidad de reproducción

1. vídeo
grabado

delay

3. vídeo recibiendo,

reproducción

En este instante el cliente
comienza la reproducción
mientras el servidor continúa
transmitiendo lo que falta

tiempo

21

Nuevos Servicios de Red en Internet
Área de Ingeniería Telemática

Streaming: Client Buffering

s
o
d
a
l
u
m
u
c
a

s
o
t
a
D

transmisión de
vídeo a velocidad

constante

Recepción
en cliente

Retardo
variable

Retardo
variable

d
e
r
e
f
f
u
b

o
e
d
i
v

Reproducción

del vídeo

a tasa constante

Espera
buffering
‣ El cliente acumula parte del vídeo en
‣ Permite absorber variaciones en el
‣ Si el buffer se vacía el reproductor se

buffer antes de comenzar

retardo en la red (jitter)

detiene
