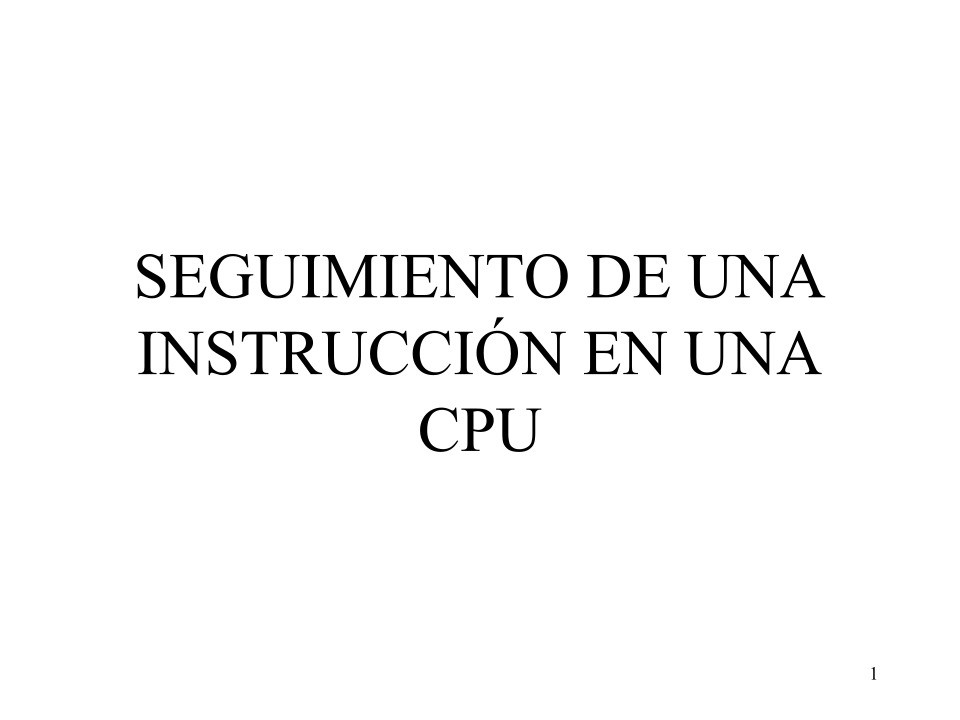

SEGUIMIENTO DE UNA
INSTRUCCIÓN EN UNA

CPU

1

• Vamos a simular a los grandes fabricantes de

CPUs:
– INTEL
– MOTOROLA

• Los dos se basan en el modelo de Von

Neumann:
– El programa y los datos están almacenados en la

memoria del ordenador.

• Crearemos la CPU BLUME

2

• La CPU BLUME está desarrollada como una

máquina de Von Newmann:

3

• La CPU BLUME tendrá las siguientes instrucciones:

1ª) 001  Borrar registro AX
2ª) 010  Borrar registro BX
3ª) 011  Suma AX + BX y lo deja en AX
4ª) 100  Cambia contenido de AX y BX
5ª) 101  Suma AX + Contenido de una posición de

memoria y el resultado lo deja en AX

6ª) 110  Salta a la posición de memoria que viene a

continuación

7ª) 111  Fin de programa

4

• LA MEMORIA de

nuestra CPU
BLUME contiene:

• 15 posiciones de

memoria.

• En cada posición de

memoria cabe 1
Byte

5

• Cargamos LA

MEMORIA de la
CPU BLUME con el
siguiente contenido:

6

Y le damos al botón de Empezar la ejecución

de nuestra CPU

Nos fijaremos en que pasa en la unidad de

control.

7

Aquí tenemos la Unidad de Control

y la Memoria Central cargada

8

Primer ciclo de Reloj:

•El contador de programa contiene 0001

9

Primer ciclo de Reloj:

•El contador de programa contiene 0001
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción:

10

Segundo ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenia
0001 y pasa a tener 0002.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 001.

•Los Registros AX y BX pueden tener cualquier cosa.

11

Segundo ciclo de Reloj:

•El decodificador sabe que la instrucción 001 es:
•1  001 Borrar registro AX

•El decodificador se encarga directamente de cargar un 0 en el
Registro AX
•Aquí ha acabado la primera instrucción.

12

•La instrucción: 1  001 Borrar registro AX
•Ha sido ejecutada en 2 ciclos de Reloj.

•La CPU sigue ejecutando la siguiente instrucción.

13

Tercer ciclo de Reloj:

•El contador de programa contiene 0002

14

Tercer ciclo de Reloj:

•El contador de programa contiene 0002
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción:

15

Cuarto ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenía
0002 y pasa a tener 0003.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 010.

16

Cuarto ciclo de Reloj:

•El decodificador sabe que la instrucción 010 es:
•2  010 Borrar registro BX

•El decodificador se encarga directamente de cargar un 0 en el
Registro BX
•Aquí ha acabado la Segunda instrucción.

17

•La instrucción: 2  010 Borrar registro BX
•Ha sido ejecutada en 2 ciclos de Reloj.

•La CPU sigue ejecutando la siguiente instrucción.

18

Quinto ciclo de Reloj:

•El contador de programa contiene 0003

19

Quinto ciclo de Reloj:

•El contador de programa contiene 0003
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción:

20

Sexto ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenía
0003 y pasa a tener 0004.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 110.

21

Sexto ciclo de Reloj:

•El decodificador sabe que la instrucción 110 es:

•6  110  Salta a la posición de memoria que viene a
continuación.

•Por tanto, necesito otra lectura a la memoria, a lo que marca el
Contador de Programa, la posición 0004 pero en otro Ciclo de Reloj

22

Séptimo ciclo de Reloj:

•El contador de programa contiene 0004
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción

23

Séptimo ciclo de Reloj:

•El decodificador sabe que la instrucción 110 debe dar un salto a
otra instrucción.
•El contenido 1010 va a ser a lo que tiene que apuntar el contador de
programa

24

Séptimo ciclo de Reloj:

•Por lo tanto, el Contador de programa pasa a tener el valor 1010
•Ya ha terminado esta tercera instrucción.
•La instrucción ha usado 3 ciclos de reloj para ejecutarse: quinto,
sexto y séptimo.

25

Octavo ciclo de Reloj:

•El contador de programa contiene 1010
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción:

26

Noveno ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenía
1010 y pasa a tener 1011.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 101.

27

Noveno ciclo de Reloj:

•la instrucción 101 es:

•5  101 Suma AX + Contenido de una posición de memoria
y el resultado lo deja en AX.

•Necesito otro dato  debo hacer otra lectura a la memoria, a lo
que marca el Contador de Programa, la posición 1011 pero en otro
Ciclo de Reloj

28

Décimo ciclo de Reloj:

•El contador de programa contiene 1011
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción:

29

Undécimo ciclo de Reloj:

• Tenemos que saber el contenido de la dirección 0110:

•Por tanto, en otro ciclo de reloj, se carga en otro registro
auxiliar de la unidad aritmético lógica, el contenido pedido de la
dirección 0110, en nuestro caso 111

30

Decimosegundo ciclo de Reloj:

•Ya tenemos todos los datos para ejecutar la instrucción 101:
•Suma AX + Contenido de una posición de memoria y el
resultado lo deja en AX.
•Suma 0 + 111  el resultado lo deja en AX
•Esta suma la realiza la unidad aritmético lógica.

31

Decimosegundo ciclo de Reloj:

El contador de Programa se incrementa.
El Registro AX pasa a tener el valor del resultado de la operación:
111
Ya ha terminado esta cuarta instrucción.
La instrucción ha usado 5 ciclos de reloj para ejecutarse: octavo,
noveno, décimo, undécimo y decimosegundo.

32

13 ciclo de Reloj:

•El contador de programa contiene 1100
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción

33

14 ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenía
1100 y pasa a tener 1101.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 100.

34

14 ciclo de Reloj:

•la instrucción 100 es:
4  100  Cambia contenido de AX y BX
Ya puedo hacerlo directamente en este ciclo de reloj.

35

•La instrucción: 100  Cambia contenido de AX y BX
•Ha sido ejecutada en 2 ciclos de Reloj.

•La CPU sigue ejecutando la siguiente instrucción.

36

15 ciclo de Reloj:

•El contador de programa contiene 1101
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción

37

16 ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenía
1101 y pasa a tener 1110.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 011.

38

16 ciclo de Reloj:

•la instrucción 011 es:
3  011 Suma AX + BX y lo deja en AX
Ya puedo hacerlo directamente en este ciclo de reloj ayudándome de
la unidad aritmético lógica.

39

16 ciclo de Reloj:

•Quedando los registro AX y BX como vemos.
•Esta instrucción se ha ejecutado en dos ciclos de reloj
•La CPU sigue trabajando.

40

17 ciclo de Reloj:

•El contador de programa contiene 1110
•Los buses llevan el contenido de la posición de memoria que marca
el contador de programa al Registro de Instrucción

41

17 ciclo de Reloj:

•El contador de programa se incremente automáticamente. Tenía
1110 y pasa a tener 1111.
•Lo que hay en el Registro de instrucción, pasa a ser evaluado por el
Decodificador.

•El decodificador sabe que lo que hay es una instrucción, la 111.

42

17 ciclo de Reloj:

•la instrucción 111 es:
111  Fin de programa
La CPU para el programa. Fin de ejecución.

El resultado final de los registros es el siguiente:
