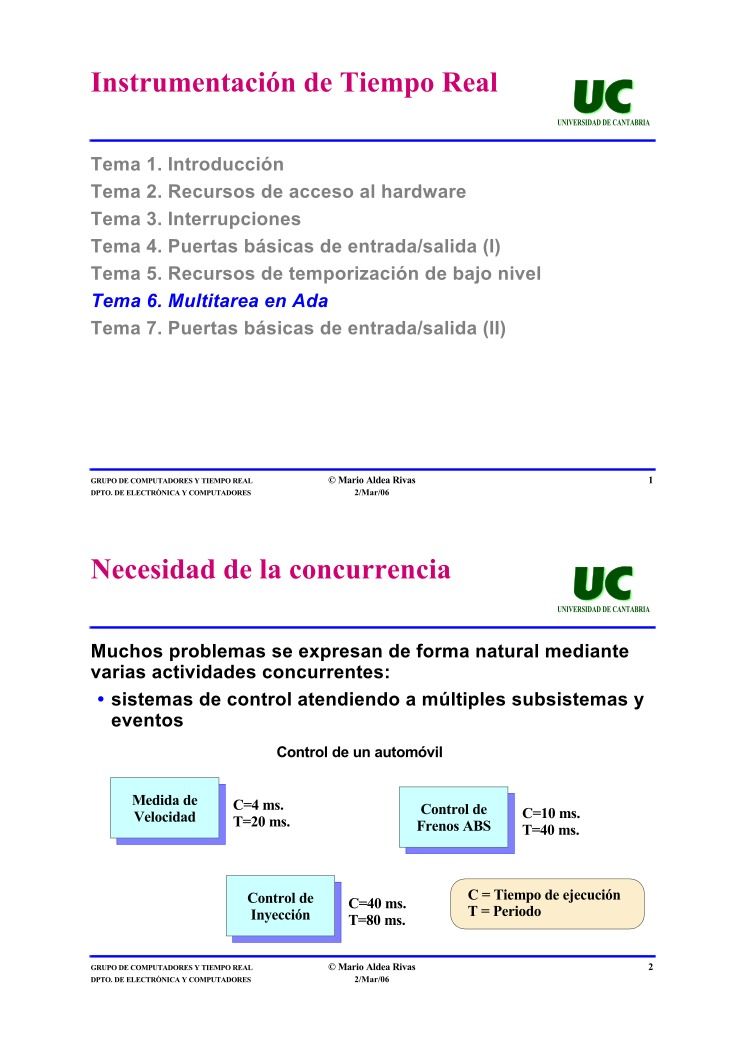

Instrumentación de Tiempo Real

UNIVERSIDAD DE CANTABRIA

Tema 1. Introducción
Tema 2. Recursos de acceso al hardware
Tema 3. Interrupciones
Tema 4. Puertas básicas de entrada/salida (I)
Tema 5. Recursos de temporización de bajo nivel
Tema 6. Multitarea en Ada
Tema 7. Puertas básicas de entrada/salida (II)

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

1

Necesidad de la concurrencia

UNIVERSIDAD DE CANTABRIA

Muchos problemas se expresan de forma natural mediante
varias actividades concurrentes:
• sistemas de control atendiendo a múltiples subsistemas y

eventos

Control de un automóvil

Medida de
Velocidad

C=4 ms.
T=20 ms.

Control de
Frenos ABS

C=10 ms.
T=40 ms.

Control de
Inyección

C=40 ms.
T=80 ms.

C = Tiempo de ejecución
T = Periodo

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

2

Solución no concurrente

UNIVERSIDAD DE CANTABRIA

procedure Control_Automóvil is
begin

loop

Medida_De_Velocidad;
Control_De_Frenos_ABS;
Control_De_Inyección_1;
Espera a que Tiempo = 20;
Medida_De_Velocidad;
Control_De_Inyección_2;
Espera a que Tiempo = 40;

Medida_De_Velocidad;
Control_De_Frenos_ABS;
Control_De_Inyección_3;
Espera a que Tiempo = 60;

Medida_De_Velocidad;
Control_De_Inyección_4;
Espera a que Tiempo = 80;

end loop;

end Control_Automóvil;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

3

Solución no concurrente:

Problemas y limitaciones

UNIVERSIDAD DE CANTABRIA

Difícil de mantener:
• cualquier cambio en una tarea puede trastocar la

temporización

Difícil de entender
Obliga a partir la tarea Control_De_Inyección en trozos
• en ocasiones no será posible dividir una tarea
Solución más compleja cuando los periodos de las tareas no
son múltiplos

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

4

Concurrencia no soportada por el
lenguaje

UNIVERSIDAD DE CANTABRIA

procedure Control_Automóvil is

procedure Manejador_Tick is
...
begin
loop
if Han_Pasado_20ms then
Medida_De_Velocidad;
Han_Pasado_20ms:= False;
end if;

if Han_Pasado_40ms then
Control_De_Frenos_ABS;
Han_Pasado_40ms:= False;
end if;
if Han_Pasado_80ms then
Control_De_Inyección;
Han_Pasado_80ms:= False;
end if;
end loop;
end Control_Automóvil;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

5

Concurrencia no soportada por el
lenguaje: problemas

UNIVERSIDAD DE CANTABRIA

procedure Control_Automóvil is

procedure Manejador_Tick is
...
begin
loop
if Han_Pasado_20ms then
Medida_De_Velocidad;
Han_Pasado_20ms:= False;
end if;

if Han_Pasado_40ms then
Control_De_Frenos_ABS;
Han_Pasado_40ms:= False;
end if;
if Han_Pasado_80ms then
Control_De_Inyección;
Han_Pasado_80ms:= False;
end if;
end loop;
end Control_Automóvil;

Medida de
Velocidad

C=4 ms.
T=20 ms.

Control de
Frenos ABS

C=10 ms.
T=40 ms.

Control de
Inyección

C=40 ms.
T=80 ms.

¡¡Pérdida de
plazos!!

20

30

40

50

60

70

80

90

100 110 120

130

140

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

6

Concurrencia en Ada

UNIVERSIDAD DE CANTABRIA

El Ada soporta la programación de procesos concurrentes
mediante las tareas (“tasks”)
Las tareas constan de especificación y cuerpo:
• en el cuerpo define una actividad que se ejecuta

independientemente de las demás tareas

task body Tarea is
declaración de variables;
begin
instrucciones (habitualmente un lazo infinito);
end Tarea;
Las tareas comienzan su ejecución de forma automática

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

7

Concurrencia en Ada

(cont.)

UNIVERSIDAD DE CANTABRIA

procedure Control_del_Automóvil is
task Medida_Velocidad; -- especificación
task body Medida_Velocidad is -- cuerpo
begin
loop
Acciones de Medida_de_Velocidad;
Esperar al próximo periodo (20 ms);
end loop;
end Medida_Velocidad;
task Control_ABS; -- especificación
task body Control_ABS is -- cuerpo
begin
loop
Acciones de Control_ABS;
Esperar al próximo periodo (40 ms);
end loop;
end Control_ABS;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

8

Concurrencia en Ada

(cont.)

UNIVERSIDAD DE CANTABRIA

task Control_Inyeccion;

task body Control_Inyección is
begin

loop

Acciones de Control de Inyección;
Esperar al próximo periodo (80 ms);

end loop;

end Control_Inyección;

begin

null; -- el programa principal es otra tarea

end Control_del_Automovil;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

9

UNIVERSIDAD DE CANTABRIA

Concurrencia en Ada:

Ejemplo sencillo

with MaRTE_OS;
with Text_IO; use Text_IO;

procedure Tareas is

task Tarea_1;

task body Tarea_1 is
begin
loop
Put_Line ("Tarea 1");
delay 1.0; -- espera 1 seg
end loop;
end Tarea_1;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

10

Concurrencia en Ada:

Ejemplo sencillo

(cont.)

UNIVERSIDAD DE CANTABRIA

task Tarea_2;

task body Tarea_2 is
begin
loop
Put_Line ("Tarea 2");
delay 2.0; -- espera 2 seg
end loop;
end Tarea_2;

begin
loop
Put_Line ("Programa principal");
delay 3.0; -- espera 3 seg
end loop;
end Tareas;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

11

Gestión del Tiempo

UNIVERSIDAD DE CANTABRIA

El Ada permite diversas formas de manejo del tiempo:
• Package Ada.Calendar, con funciones para saber la hora,

fecha, etc.

• Package Ada.Real_Time para acceder a un reloj monótono,

que se incrementa siempre

• Instrucciones delay until y delay, que permiten dormir a

una tarea hasta que transcurra el instante o intervalo
indicado
- mientras una tarea está dormida, otras pueden ejecutar

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

12

Paquete Ada.Calendar

package Ada.Calendar is

UNIVERSIDAD DE CANTABRIA

type Time is private;
subtype Year_Number is Integer range 1901 .. 2099;
subtype Month_Number is Integer range 1 .. 12;
subtype Day_Number is Integer range 1 .. 31;
subtype Day_Duration is Duration range 0.0 .. 86_400.0;

function Clock return Time;
function Year (Date : Time) return Year_Number;
function Month (Date : Time) return Month_Number;
function Day (Date : Time) return Day_Number;
function Seconds (Date : Time) return Day_Duration;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

13

Paquete Ada.Calendar

(cont.)

UNIVERSIDAD DE CANTABRIA

function Time_Of
(Year : Year_Number;
Month : Month_Number;
Day : Day_Number;
Seconds : Day_Duration := 0.0)
return Time;

function "+" (Left : Time; Right : Duration)
return Time;
function "+" (Left : Duration; Right : Time)
return Time;
function "-" (Left : Time; Right : Duration)
return Time;
function "-" (Left : Time; Right : Time)
return Duration;
...
end Ada.Calendar;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

14

Paquete Ada.Calendar

Ejemplo: mide intervalo

with MaRTE_OS;
with Ada.Calendar, Ada.Text_IO;
use Ada.Calendar, Ada.Text_IO;

procedure Mide_Dif_Tiempo is
T_Ini, T_Fin : Time;
Diferencia : Duration;

UNIVERSIDAD DE CANTABRIA

begin
T_Ini := Clock; -- lee hora de inicio
... -- Código bajo medida
T_Fin := Clock; -- lee hora de finalización

Diferencia := T_Fin - T_Ini; -- calcula la diferencia

Put_Line("Diferencia :" & Duration'Image (Diferencia));
end Mide_Dif_Tiempo;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

15

Paquete Ada.Calendar

Ejemplo: lee fecha y hora

with MaRTE_OS;
with Ada.Calendar, Ada.Text_IO;
use Ada.Calendar, Ada.Text_IO;

UNIVERSIDAD DE CANTABRIA

procedure Muestra_Dia_Y_Hora is
Instante : Time := Clock;
Hora : Integer := Integer (Seconds (Instante)) /
3600;
Minuto : Integer := (Integer (Seconds (Instante)) -
Hora*3600) / 60;
begin
Put_Line("Hoy es " & Integer'Image(Day(Instante)) &
" del " & Integer'Image(Month(Instante)) &
" de " & Integer'Image(Year(Instante)));
Put_Line("La hora es : " & Integer'Image(Hora) &
":" & Integer'Image(Minuto));
end Muestra_Dia_Y_Hora;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

16

Tareas periódicas

Instrucción "delay until"

UNIVERSIDAD DE CANTABRIA

Con la instrucción delay until es posible hacer tareas
periódicas:

task body Periodica is
Periodo : constant Duration := 0.050; -- en segundos
Proximo_Periodo : Time := Clock;
begin
loop
-- hace cosas
...
Proximo_Periodo := Proximo_Periodo + Periodo;
delay until Proximo_Periodo;
end loop;
end Periodica;

GRUPO DE COMPUTADORES Y TIEMPO REAL
DPTO. DE ELECTRÓNICA Y COMPUTADORES

© Mario Aldea Rivas

2/Mar/06

17

Tareas periódicas

Instrucción "delay"

UNIVERSIDAD DE CANTABRIA

También se puede hacer lo mismo (pero mal) con la orden
delay:
task body Periodica is
Periodo : constant Duration := 0.050; -- en segundos
Proximo_Periodo : Time := Clock;
begin
loop
-- hace cosas
P
