Saludos a todos,
Tengo una duda trabajando con Simulink para llevar a cabo la integración de una aceleración para obtener la velocidad y posteriormente el desplazamiento.
La cosa es que conozco los valores que tiene que dar finalmente el desplazamiento, y no es la misma que obtengo integrando.
Sin embargo, si derivo el valor del desplazamiento calculado y del desplazamiento correcto obtengo dos velocidades que son iguales y coinciden con la velocidad calculada a partir de la integración de la aceleración. Del mismo modo si derivo estas dos velocidades obtengo una aceleración que coinciden entre ellas y coinciden con la aceleración inicial que es la conocida.
Creo que el error debe estar en el término constante que se genera a la hora de integrar pero estoy bastante despistado con que luego me coincidan tan bien los resultados cuando derivo partiendo de un valor erroneo.
¿Alguien sabe como podría solucionar este error y obtener efectivamente el desplazamiento? ¿Es a caso posible conociendo únicamente la aceleración?

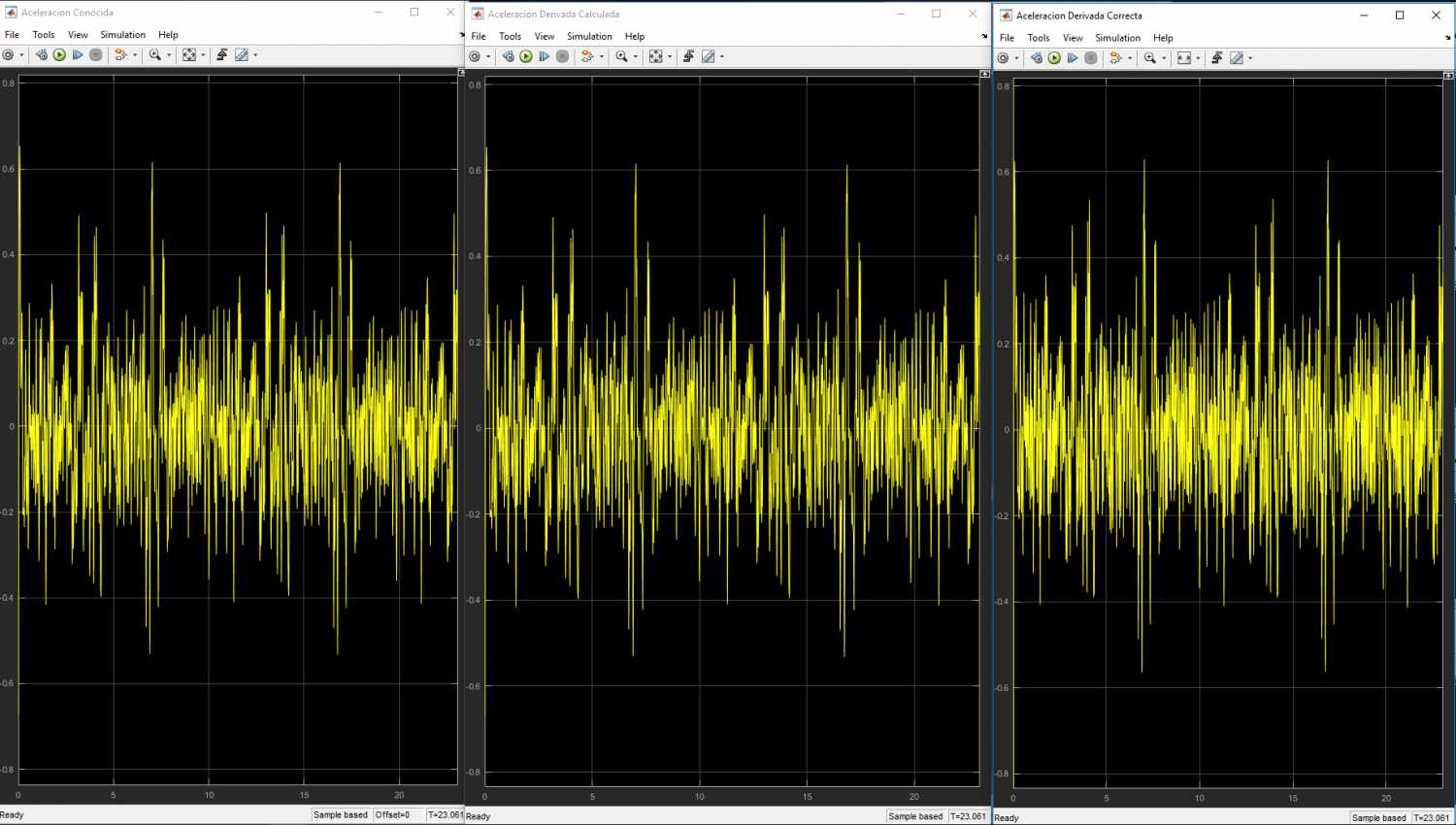

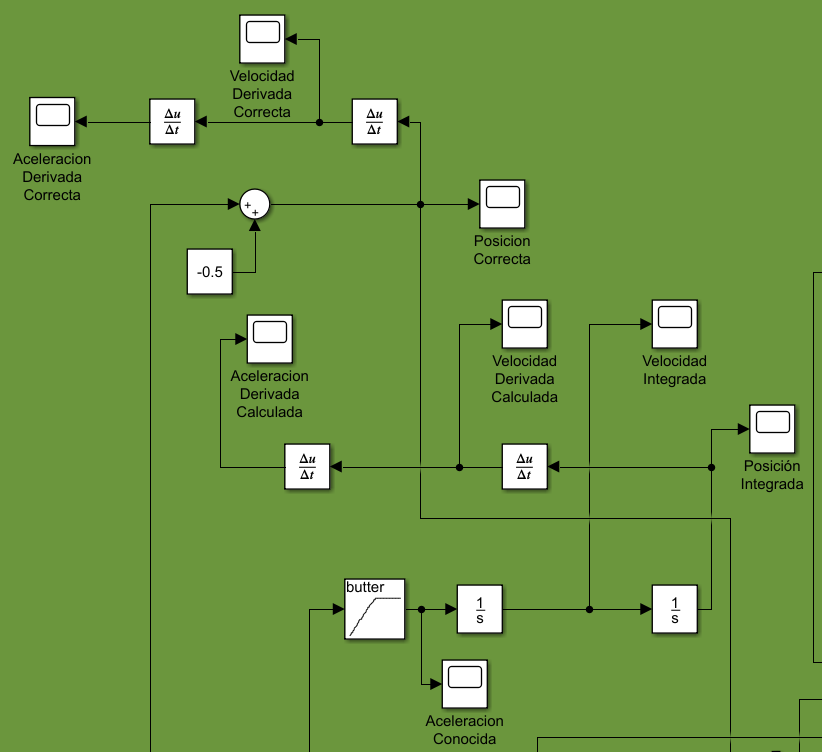

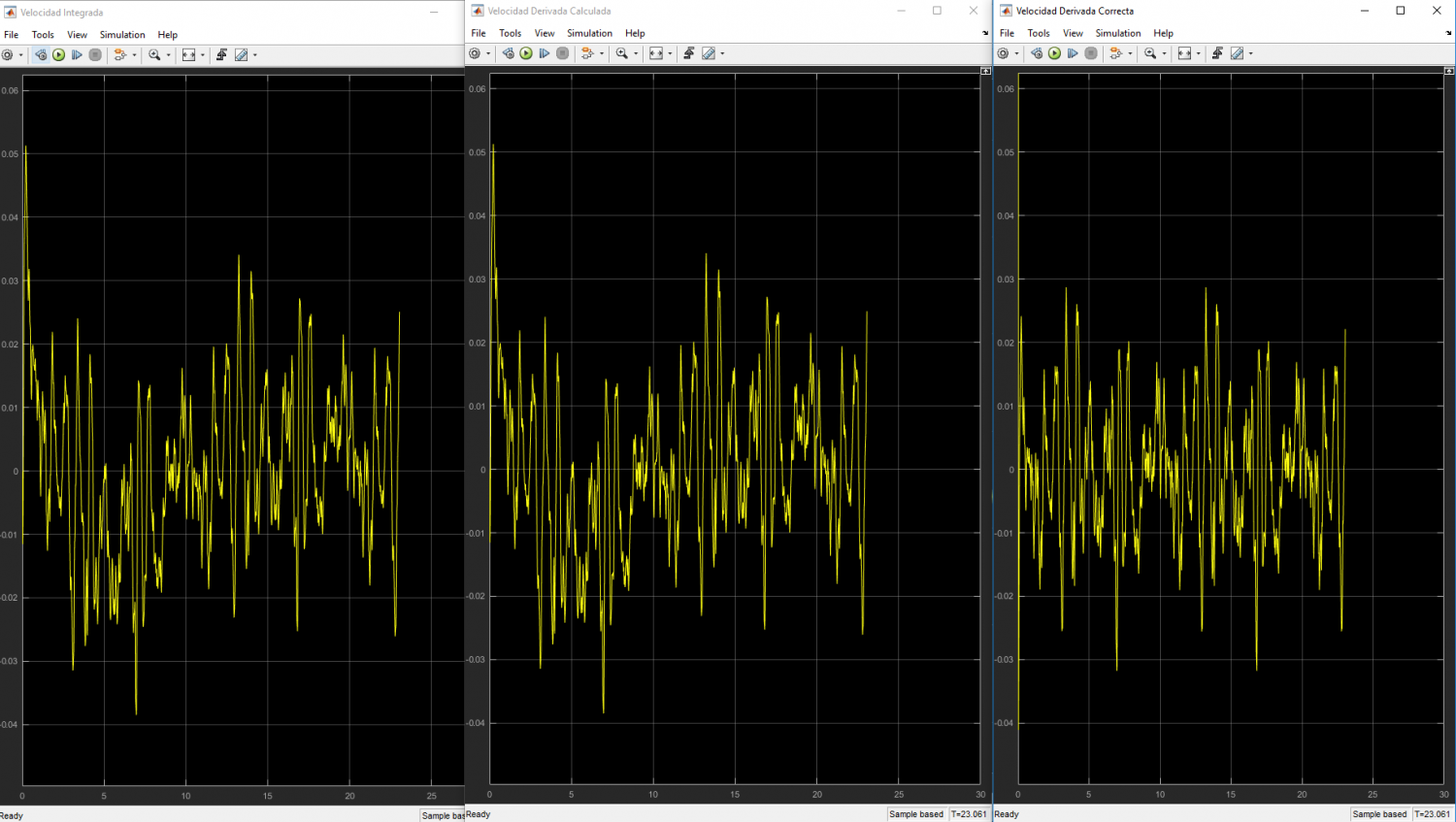

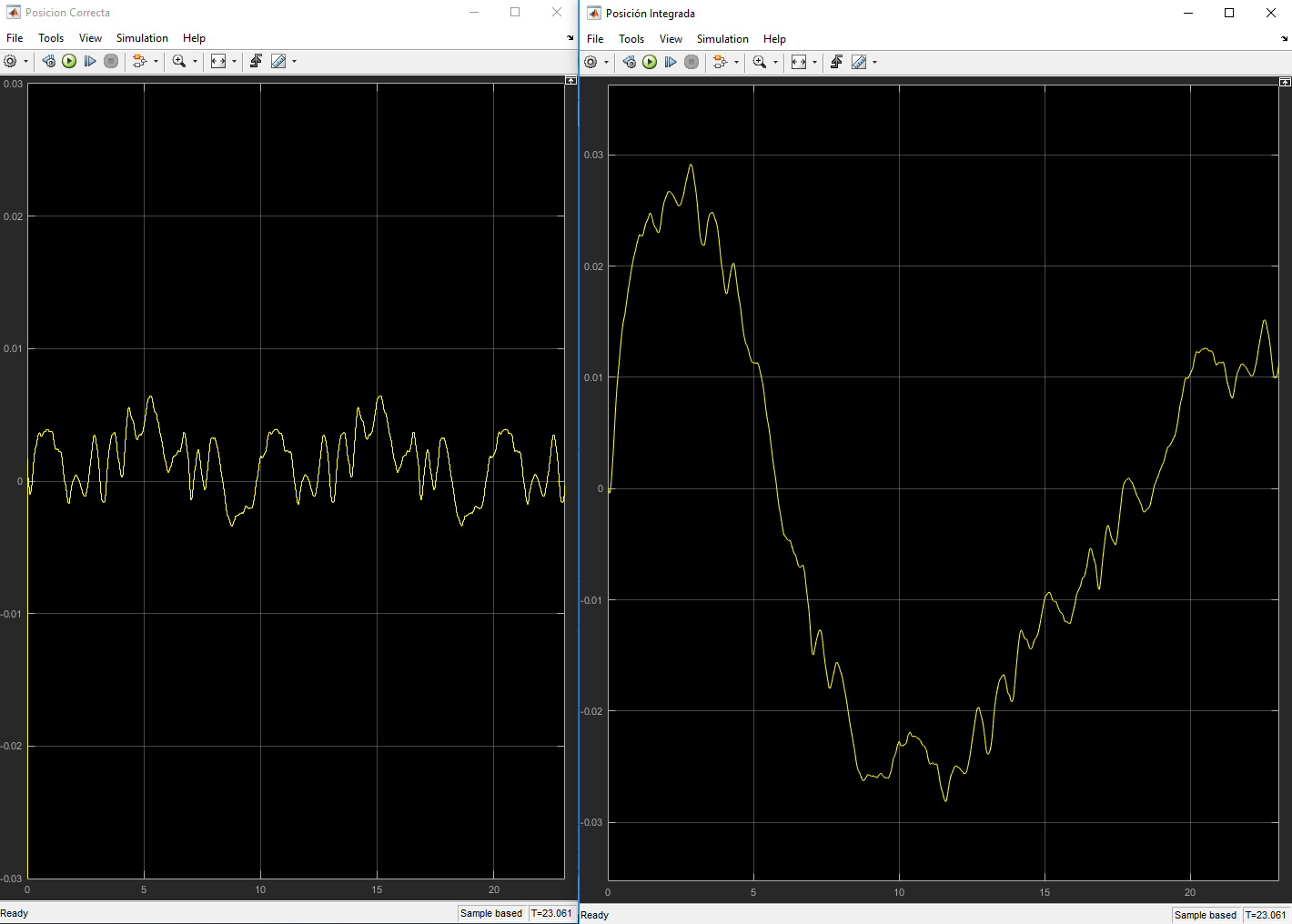

Adjunto imágenes tanto del montaje como de los resultados obtenidos.
Un saludo y gracias de antemano
Tengo una duda trabajando con Simulink para llevar a cabo la integración de una aceleración para obtener la velocidad y posteriormente el desplazamiento.
La cosa es que conozco los valores que tiene que dar finalmente el desplazamiento, y no es la misma que obtengo integrando.
Sin embargo, si derivo el valor del desplazamiento calculado y del desplazamiento correcto obtengo dos velocidades que son iguales y coinciden con la velocidad calculada a partir de la integración de la aceleración. Del mismo modo si derivo estas dos velocidades obtengo una aceleración que coinciden entre ellas y coinciden con la aceleración inicial que es la conocida.
Creo que el error debe estar en el término constante que se genera a la hora de integrar pero estoy bastante despistado con que luego me coincidan tan bien los resultados cuando derivo partiendo de un valor erroneo.
¿Alguien sabe como podría solucionar este error y obtener efectivamente el desplazamiento? ¿Es a caso posible conociendo únicamente la aceleración?
Adjunto imágenes tanto del montaje como de los resultados obtenidos.
Un saludo y gracias de antemano
