AutoCad - rutina en lsp para calcular áreas de varios objetos

¡Hola amigos!
Soy nuevo en esto, me pregunto si alguno de ustedes me puede ayudar a crear una rutina en autolisp para que me calcule el área de varios objetos en dibujo. es decir; tengo algunos rectángulos y polígonos de los cuales quiero calcular su área e imprimirla en pantalla de cada uno de ellos, pero como son muchos me gustaría saber si hay alguna rutina que me pueda devolver el área al seleccionarlos todos. muchas gracias de ante mano.
saludos y que tengan un excelente fin de semana..

Cual seria la diferencia entre esa rutina y el comando area?

hola! el comando área solo te permite seleccionar un solo objeto para calcular su área y perímetro. lo que intento es ;
1.- poder seleccionar varios objetos.
2.- que calcule el área de todos y cada uno de ellos.
3.- que imprima en texto el área individual de cada uno de los objetos que seleccione.
4 y final mente que me pueda sumar todas las áreas.
el comando área o cualquier otro método que he utilizado como hacer hatch y sacar sus propiedades. son demasiado elaborados ya que si con solo seleccionar todos los objetos de un jalón y darle un punto de impresion seria mas rápido y me evitaría mucho trabajo... saludos y gracias por responder..
RFG.

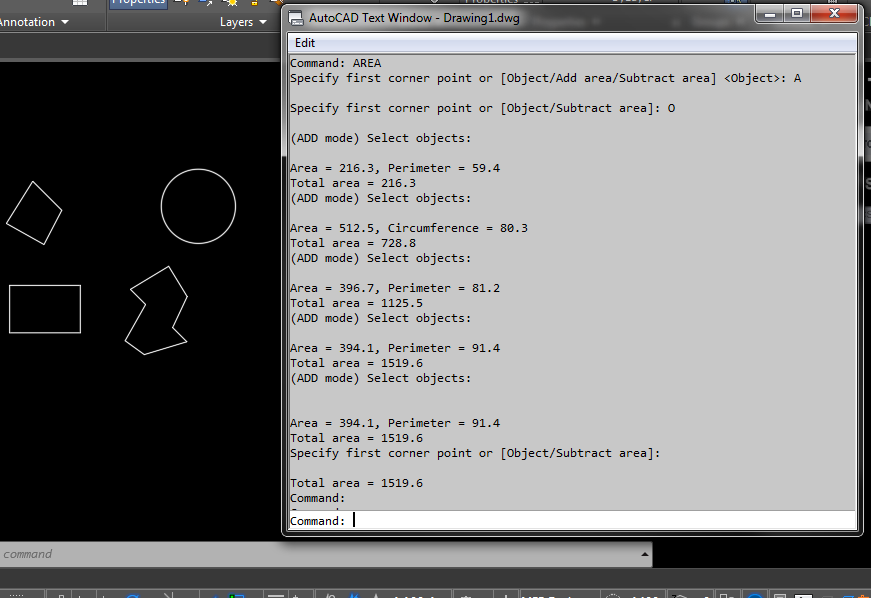

bien, con el comando area si se puede hacer todo lo que pides: con la opcion "add area"y "objetc" te va mostrando en linea de comandos el area y perimetro de cada objeto que seleccionas, además de la sumatoria de todas las areas.

Te adjunto una captura de pantalla con el procedimiento


Una rutina solo sería mejor si lo que tu llamas "imprimir en texto" es crear notas en el area de dibujo, y yo podria hacertela, pero tienes que subir un dwg de caso real para no tener que adivinar nada en cuanto a presicion decimal, tamaño y ubicacion de texto, etc etc etc.

si subes el dwg te hago la rutina para que trabaje exactamente sobre ese tipo de dibujo

Hola Gerardo, muchas gracias por responder.
Como veras en el archivo que dejo adjunto es parte de lo que tengo que hacer, y la verdad es que es mucho trabajo y sé que se puede hacer más fácil, te lo explico…
Tenemos un área total de un elemento, vamos a llamarlo muro, este muro se divide en varios muros y hay que saca su área de cada uno de ellos así como el área total y en cada uno de los muros tiene que tener escrito su área correspondiente, aparte tengo que nombrar a cada uno de los muros ya sea con un numero o nombre, y pasarlo a una tabla de Excel.
Gracias por todo espero me puedan ayudar.
Saludos cordiales.

• MUESTRA.rar(20,4 KB)

Hola soy eri y tambien estoy buscando esa rutina. Tu ya pudiste recibir tu respuesta?

Hola

disculpen que por lo visto nunca aporte esta colaboración.

Ahora ando muy ocupado pero como lo había ofrecido, adjunto una rutina rápida que espero que ayude en algo.

Esta funciona, ya teniendo todas las areas delimitadas por lineas se va picando en sus interiores y de una crea el contorno y escribe el numero y el area (los numeros se incrementan desde el primero que es el que se te pide al puro inicio del comando). Al terminar con click derecho pide un punto mas y ahi pone el texto del total. Luego se abre un libro nuevo de excel y ahi se enlistan todos los valores calculados.

Las únicas restricciones serian:
1-No usar en autocad 2015 (porque esa versión tenia una pulga que no crea bien los contornos)
2-Hay que hacer todo el procedimiento de una vez (picar en todos los puntos interiores continuamente)

Espero no haber llegado demasiado tarde. Yo la probe en el archivo de muestra que subio Roman y parece trabajar bien. Eso si, si las areas fueran muy pequeñas los textos podrian reducir su ancho hasta ser ilegibles, pero al parecer tienes un patron de anchos que no te daran ese problema, si el mas pequeño es 2.25

• areas.zip(1,8 KB)

Y para sacar áreas de elementos 3D y tabularlos en un excel ?

Hola
Como usar este lisp como lo cargo en autocad

estimado, saludos

no me funciona la rutina en autocad civil 2017 ingles.

aqui el mensaje que muestra: Punto interno:; error: Automation Error. Key not found

Hola a todos
Me gustaría agradecer preimero que nada a Gerardo por la creación del Autolisp, este me sirvio de mucho, claro tiene sus truquitos para que funcione.

Quiero compartir este video tutorial Parte 1 ( https://youtu.be/yruGY5iR2N0 ) donde se explica en detalle su manejo y los pasos previos que hay que realizar para que se ejecute correctamente el Autolisp areas. Espero que le sea de gran ayuda. Saludos Cordiales.

Hola, como indicas este Autoslip, sirve un monton, quisiera saber si se podrían ayudarme con algo má, quisiera saber si existe un autoslip parecido pero que en vez de las áreas me de el perimetro del objeto o polígono y luego lo pueda exportar a excel como un listado.
Atenta a respuesta.

Gracias

Hola Sharon

Modifique el lisp para que en vez de de área te de el perímetro de los contornos. (y sin que tengas que crear la capa boundary, eso estaba porque la trabajé en base al archivo que envió el que la solicitó que los tenía en esa capa pero supongo que para los demás usuarios no tiene tanto sentido) Le puse que creara la capa y la dejara congelada. El resto funciona igual que la de areas pero con perimetros y el comando es justamente "perimetros"

Espero que te sea de utilidad. Saludos

• perimetros.zip(2,0 KB)

Gracias por la respuesta, acabo de probarlo y funciona perfectamente.

Saludos.

Con que comando se activa la rutina de areas? ya la cargue al autocad, pero como la hago correr?

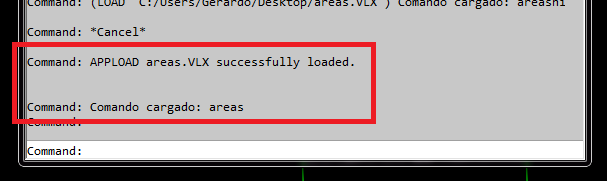

Ahi te sale en la linea de comandos cuando lo cargas

Esta LISP sirve para calcular áreas y enlistarlas en polilineas en 3D?
Quiero calcular las áreas internas de una serie de capas que representan en su totalidad el volumen de un tanque con forma irregular, para ello he trazado con coordenadas las polilineas que representan cada "rebanada" de mi tanque, como si fuera un corte transversal del mismo. Me gustaría saber si hay forma de aplicar esta LISP para un caso de este tipo. Muchas gracias.
Dejo adjunto un archivo que representa levemente lo que tengo trazado y lo que deseo calcular, cada polilinea representa una "rebanada" a la que quiero sacar el área.

• COT6P.rar(100,9 KB)

Hola
Así como están no va a servir la rutina. De donde salen esas polilineas para que sean 3D? Podrían ser livianas (ya que la coordenada Z de todos los vertices de una poly es la misma) y eso facilitaría mucho todos los cálculos.

Te lo pregunto porque se puede ajustar la rutina o incluso adelantarte otros calculos, pero con polis 3d (que aparentemente no necesitas que lo sean) es mucho más complejo el cálculo
