Arduino Contador con Matriz Led 8x32 - Se tilda la pantalla
Publicado por Marcos (1 intervención) el 30/05/2019 04:36:57
Buen dia, estoy diseñando un Countdown y me paso que a veces la Matriz de Led 8x32 se me prenden todos los led y se queda tildada.
Materiales que use:
Arduino Nano, Matriz led 8x32
Programa:
Contador de tiempo de descarga en una playa de vehiculos, la idea es que la Matriz muestra el tiempo restante que tiene un vehiculo en la playa de descarga, al pasar el tiempo (15:00 min), se vuelve a reiniciar y prende una luz Roja avisando que el tiempo finalizo.
Adjunto las imagenes

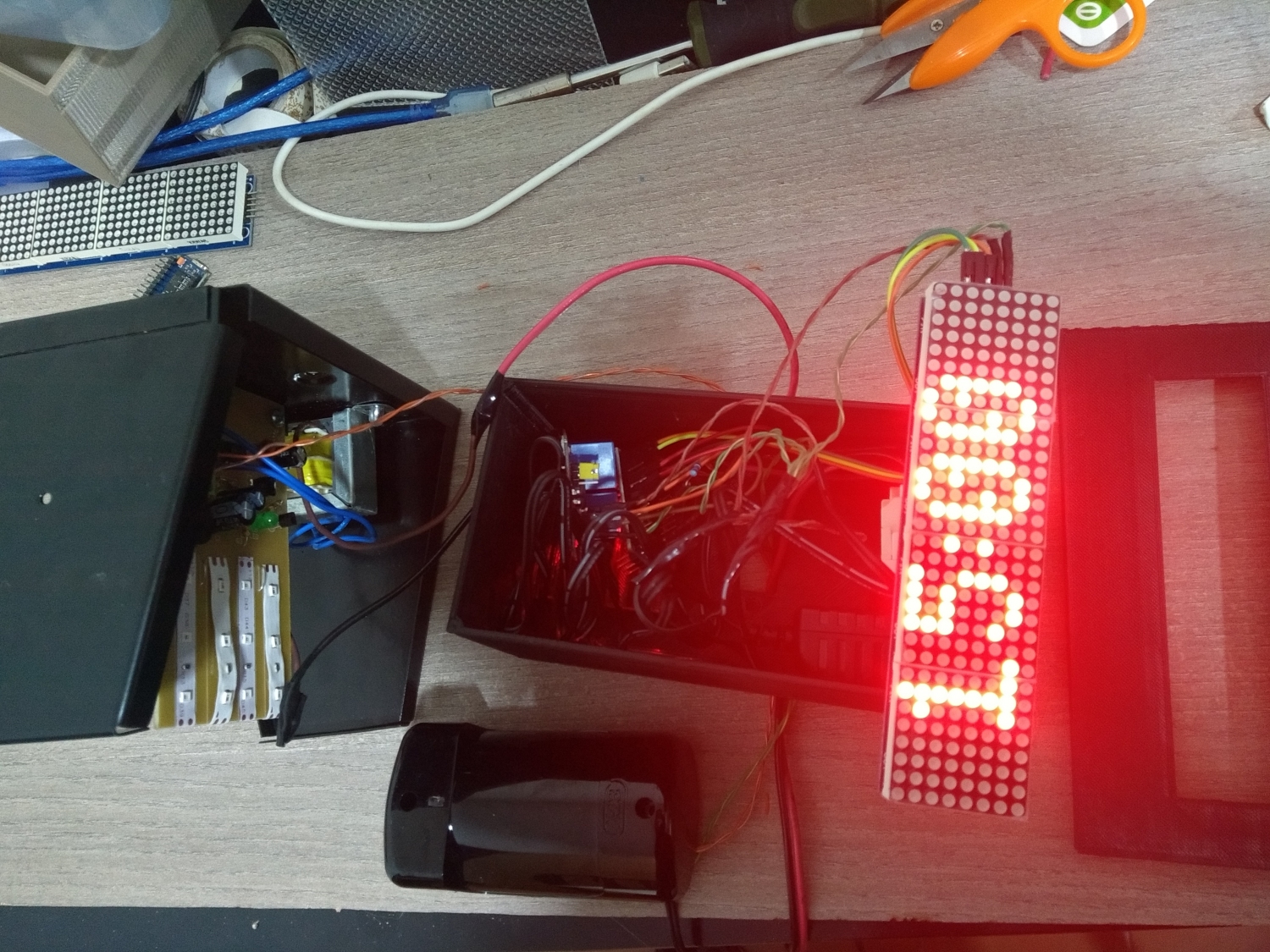

Funciodando bien.jgp (aca el Countdown funciona perfecto)

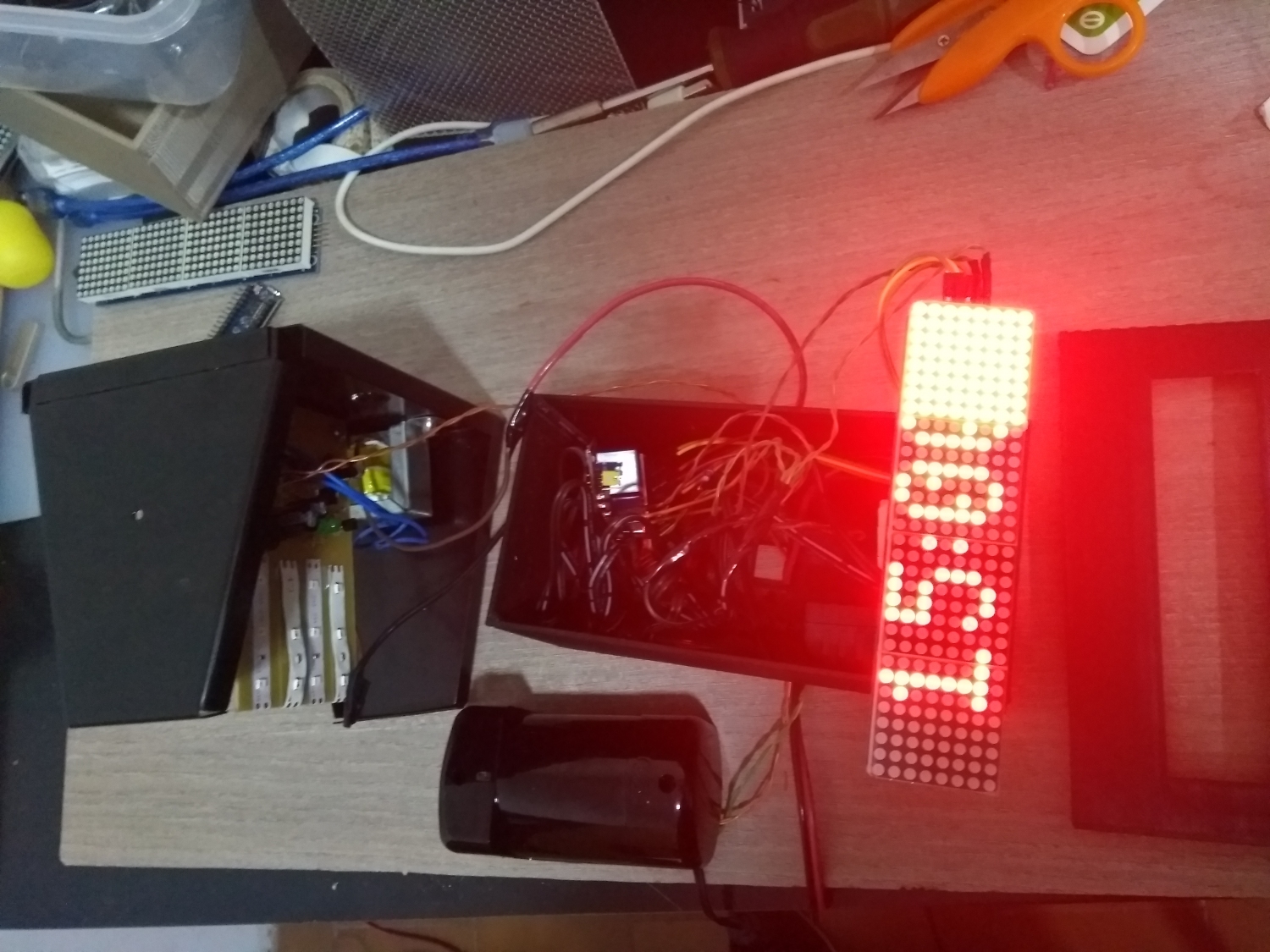

Falla a solucionar.jpg (aca es cuando se me tilda a veces)
alguien sabe el motivo por el cual pasa esto?
si es de ayuda adjunto el codigo del programa
Muchas gracias a quien me brinde su tiempo.
la verdad que no le encuentro cual es el error. o si es un error comun de principiante y me olvide de algo esencial.
ahora me voy a poner a buscar un programa para dibujar el diagrama de circuito y tambien subirlo a ver si el problema es en la conexión.
Muchas Gracias!!
Materiales que use:
Arduino Nano, Matriz led 8x32
Programa:
Contador de tiempo de descarga en una playa de vehiculos, la idea es que la Matriz muestra el tiempo restante que tiene un vehiculo en la playa de descarga, al pasar el tiempo (15:00 min), se vuelve a reiniciar y prende una luz Roja avisando que el tiempo finalizo.
Adjunto las imagenes
Funciodando bien.jgp (aca el Countdown funciona perfecto)
Falla a solucionar.jpg (aca es cuando se me tilda a veces)
alguien sabe el motivo por el cual pasa esto?
si es de ayuda adjunto el codigo del programa
